Ideal Expert Multi 230 PFC Pulse 4in1 Pro5 jest inwertorowym, synergicznym i wielofunkcyjnym źródłem spawalniczym, przeznaczonym do spawania łukowego metodą MIG/MAG, MIG/MAG PULS, MIG/MAG PODWÓJNY PULS, FLUX, TIG i TIG PULS prądem przemiennym (AC), stałym (DC), oraz metodą MMA (elektrodą otuloną) prądem stałym (DC) oraz przemiennym (AC).
Urządzenie zostało zaprojektowane do szerokiego zakresu zastosowań: od prac konserwacyjnych, do napraw nadwozi samochodowych.
Cechy główne:
- urządzenie 3w1: półautomat MIG/MAG z pulsem i podwójnym pulsem, pełnoprawny TIG AC/DC z pulsem oraz elektrodówka MMA AC/DC
- prąd spawania MIG/TIG: 230 A
- zasilanie: 230 V
- średnica drutu spawalniczego: 0,6 - 1,2 mm
- podajnik drutu: 4-rolkowy
- pełna synergia oraz ustawienia manualne
Stosowany jest do lutospawania blach ocynkowanych, spawania stali nierdzewnej, stali węglowych i niskostopowych oraz aluminium. Spawanie odbywa się w osłonie gazu obojętnego, aktywnego, bądź mieszanki oraz przy odwrotnej biegunowości bez gazu.
Obsługiwane średnice:
- drutu aluminiowego: 0.8÷1.2 mm
- drutu do lutospawania: 0.8÷1.0 mm
- drutu samoosłonowego: 0.8÷1.2 mm
- drutu stalowego: 0.6÷1.0 mm
- drutu ze stali nierdzewnej: 0.8÷1.0 mm
- elektrody spawalniczej: 1.6÷5.0 mm
W metodzie MIG/MAG występują tryby z pulsem (PULSE, DP), zawierające dodatkowo takie funkcje jak:
- długość łuku w pulsie
- długość łuku przy prądzie początkowym/końcowym
- prąd bazowy w pulsie
- czas pulsacji
Funkcja TIG DC i TIG DC PULS stosowana jest do spawania stali nierdzewnej, stali węglowych i niskostopowych, miedzi oraz tytanu.
Funkcja TIG AC i TIG AC PULS: umożliwia spawanie aluminium i jego stopów oraz mosiądzu.
Dzięki regulacji parametrów spawania pulsacyjnego TIG PULS mamy wpływ na kształt spoiny i skupienie łuku. Spawanie pulsacyjne pozwala również zmniejszyć ilość ciepła dostarczanego do materiału i ma zastosowanie podczas spawania cienkich materiałów.
Zajarzenie łuku następuje w trybie z bezdotykowym (HF) lub unoszonym (LIFT). Funkcja LIFT stosowana jest w podczas spawania w środowisku o wysokim ryzyku wpływu zakłóceń elektromagnetycznych na otoczenie.
Dodatkowo źródło posiada dedykowaną metodę TIG (Smart TIG), w której użytkownik wybiera kolejno podstawowe parametry spawalnicze. Na ich podstawie urządzenie dobiera optymalne parametry prądu spawania czy wypływu gazu osłonowego.
Posiada również szereg funkcji dodatkowych, do zastosowania w specjalnych warunkach. Są to między innymi:
- MIX AC/DC
- MULTITACK
- EXTRA FUSION
- Q-START
- DYNAMIC ARC
- czy MULTIWAVE (hybrydowe charakterystyki)
Przy metodzie MIG/MAG mamy także możliwość wyboru trybu przycisku w uchwycie, pomiędzy pracą w trybie SPOT (spawanie punktowe), 2-takt (bez blokady), 4-takt (blokada przycisku do długich spoin), S2-takt oraz S4-takt.
Przy metodzie TIG mamy możliwość wyboru funkcji przycisku w uchwycie, pomiędzy pracą w trybie 2-takt, 4-takt, SPOT oraz specjalnym trybie PRT (dwupoziomowy prąd spawania).
Czytelny i prosty w obsłudze 5-calowy dotykowy wyświetlacz LCD umożliwia regulacje parametrów spawania za pomocą fizycznych przycisków i pokręteł a także przy pomocy dotyku (ekran dotykowy).
Urządzenie posiada tryb ręczny (MIG MAN) oraz tryb synergiczny (MIG SYN) z możliwością regulacji:
- gazu przed spawaniem
- gazu po spawaniu
- dojazdu drutu
- upalania drutu
- korekty napięcia
- czasu spawania punktowego
- indukcyjności
- prądu narastania/opadania
Dotykowy wyświetlacz LCD ułatwia regulację parametrów TIG urządzenia:
- początkowy wypływ gazu osłonowego
- prąd początkowy
- czas narastania/opadania prądu
- prąd spawania
- prąd bazy
- prąd końcowy
- cykl pulsu
- częstotliwość pulsu
- balans AC
- częstotliwość AC
- końcowy wypływ gazu osłonowego
Spawanie metodą MMA (elektroda otulona), prócz wyboru rodzaju prądu (DC lub AC) jest możliwe także przy włączonej funkcji prądu pulsacyjnego (PULSE). Występują także dodatkowe funkcje:
- Hot Start
- czas Hot Start
- Arc Force
- VRD
Urządzenie posiada rozbudowany system zapisu oraz odczytu parametrów spawania (funkcja JOB). Ułatwia to pracę na różnych materiałach, bez konieczności ponownego ustawiania urządzenia, przy jakichkolwiek zmianach (np. gazu czy drutu).
Układ chłodzenia wentylatorem - uruchamiany tylko w razie potrzeby (funkcja FAN STOP) - ogranicza zanieczyszczenie wewnątrz urządzenia oraz obniża poziom hałasu.
Urządzenie wyposażone jest w zabezpieczenie przeciw przeciążeniu, nad i podnapięciowe, do pracy z generatorem prądotwórczym (+/- 15%) co zwiększa jego niezawodność.
Dane techniczne:
- Napięcie zasilania 230 V; 50-60 Hz (1 ph)
- Zakres prądu spawania: 25÷230 A (MIG/MAG) / 10÷230 A (TIG) / 10÷200 A (MMA)
- Prąd przy pracy 100%: 115 A (MIG/MAG/TIG) / 100 A (MMA)
- Prąd przy pracy 60%: 148 A (MIG/MAG/TIG) / 130 A (MMA)
- Prąd przy pracy 25%: 230 A (MIG/MAG/TIG) / 200 A (MMA)
- Cykl pulsu 5÷95%
- Prąd pobierany z sieci: 31 A
- Zabezpieczenie sieci zasilającej: C25 A
- Sprawność wew. urządzenia: 82%
- Balans AC: (-)5÷(+)5
- Czas narastania prądu: 0÷10
- Czas opadania prądu: 0÷10
- Częstotliwość AC: 50÷250 Hz
- Częstotliwość pulsu: 0.5÷999.0 Hz
- Gaz po: 0÷10
- Gaz przed: 0.1÷2.0
- Moc: 6.6 kW
- Napięcie stanu jałowego: 72 V
- Rozmiar szpuli drutu: D200 (2 i 5 kg)
- Stopień ochrony: IP21S
- Waga urządzenia / zestawu: 20 / 25 kg
- Wymiary gabarytowe [dł. x szer. x wys.]: 795x215x435 mm

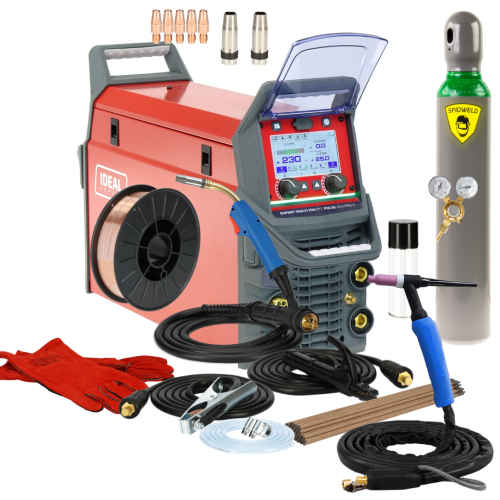

Wyposażenie standardowe:
- urządzenie spawalnicze
- uchwyt spawalniczy MIG MB-24 ze złączem euro / 3 m
- uchwyt spawalniczy TIG 26 ze zdalną regulacją (potencjometr) / 4 m
- przewód elektrodowy z uchwytem MMA 200 A / wtyk 35-50 / OS 16 mm2 / 3 m
- przewód masowy z zaciskiem kleszczowym 200 A / wtyk 35-50 / OS 16 mm2 / 3 m
- rolki podajnika typ 2RA fi 0,8/1,0 mm V do stali (zamontowane w podajniku)
- rolki podajnika typ 2RA fi 0,8/1,0 mm U do aluminium
- wkład spiralny stalowy (zamontowany w uchwycie)
- wkład teflonowy czerwony do aluminium
- instrukcja obsługi w języku polskim
