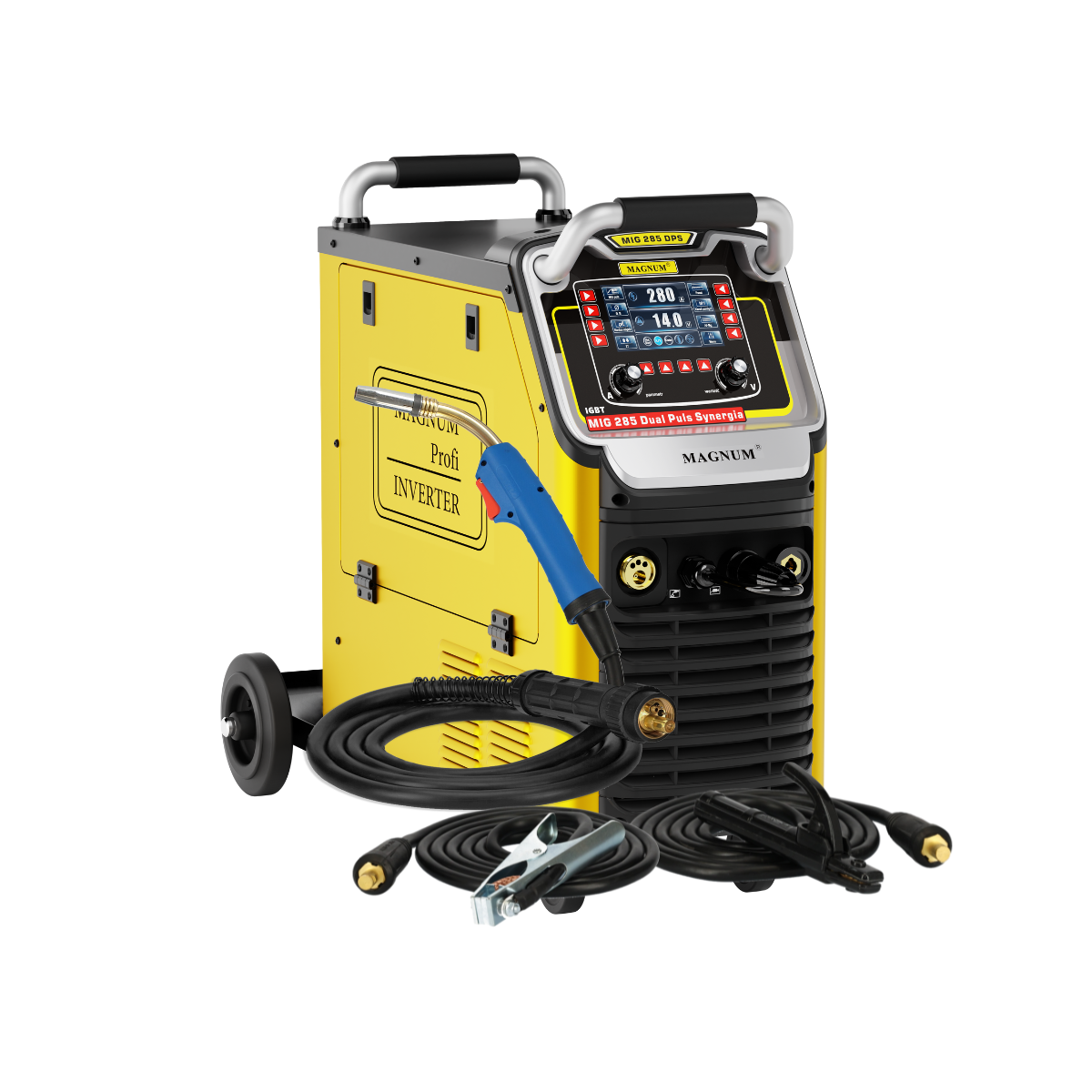

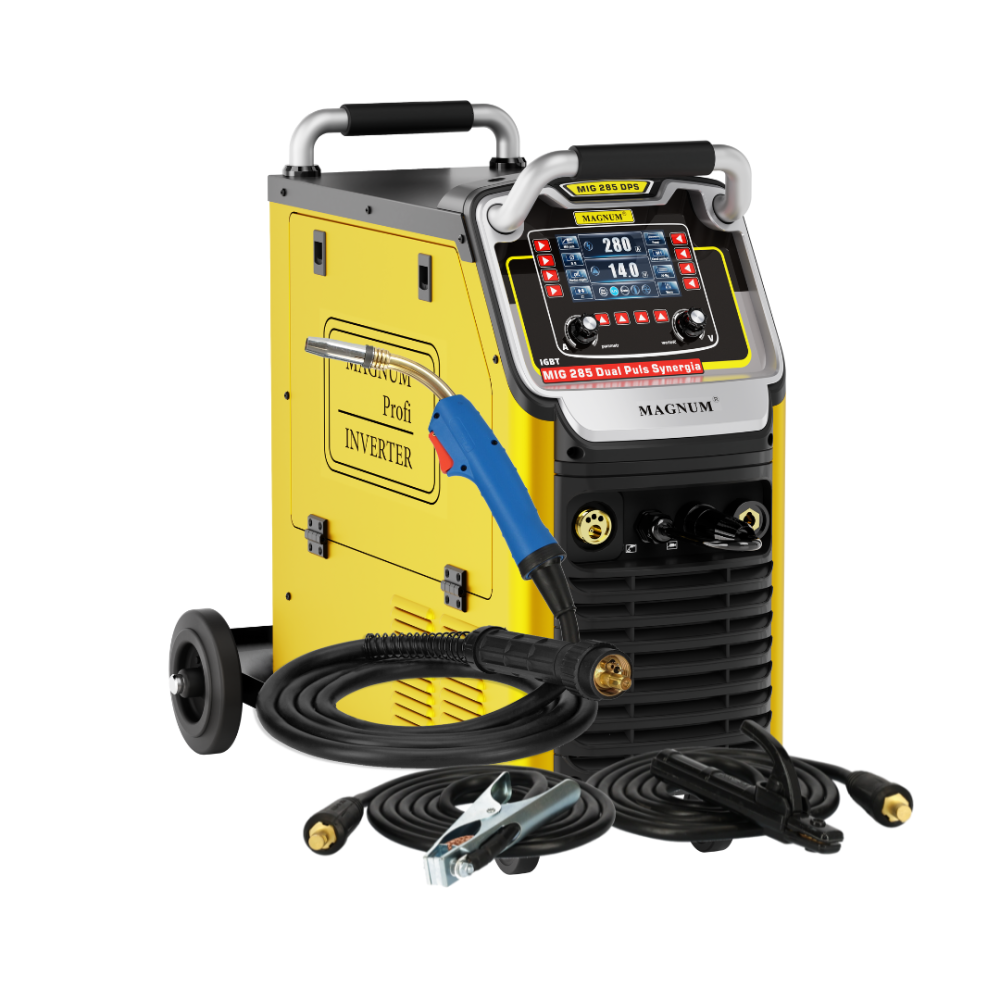

Urządzenie Magnum MIG 285 Dual Puls Synergia LCD to zawansowany technologicznie, profesjonalny, synergiczny półautomat spawalniczy z funkcją pojedynczej i podwójnej pulsacji prądu spawania.
Przeznaczony do ręcznego, elektrycznego spawania stali niskowęglowych, niskostopowych, stali nisko- i wysokostopowych, aluminium i jego stopów, miedzi i jej stopów, lutospawania itp.
Cechy główne:
- pojedyncza i podwójna pulsacja
- synergia
- ustawienia ręczne (manualne)
- wyświetlacz LCD
- regulowana indukcyjność
- lutospawanie
- podajnik 4x4
- wbudowana pamięć (9 kanałów)
- spawanie punktowe
- spawanie MMA
Rodzaje spawanego materiału:
- stal czarna - zwykłe stale węglowe
- stal nierdzewna - stale nierdzewne i kwasoodporne
- Al-Mg - stopy aluminium z magnezem
- Al-Si - stopy aluminium z krzemem
- Cu - miedź, stopy miedzi i lutospawanie
Posiada funkcję spawania synergicznego z pojedynczą oraz podwójną pulsacją prądu spawania, dzięki czemu możliwe jest uzyskanie najwyższej jakości spoiny, przy spawaniu wszelkich spawalnych materiałów, zwłaszcza wykonanych ze stali nierdzewnej lub aluminium.
Dane techniczne:
- Zasilanie: AC 400 V, 50/60 Hz
- Wymagane zabezpieczenie: 25 A, typ C
- Prąd spawania MIG/MAG: 40 ÷ 280 A
- Napięcie spawania MIG/MAG: 14 ÷ 30 V
- Prąd spawania MMA: 10 ÷ 280 A
- Napięcie biegu jałowego: 64 V
- Średnica drutu: 0.8/1.0/1.2/1.6 mm
- Sprawność: 60%
- Klasa ochrony obudowy: IP21S
- Waga: 38 kg
Przeznaczony jest do wszelkiego rodzaju prac spawalniczych w fabrykach, zakładach przemysłowych, warsztatach ślusarskich, warsztatach naprawczych itp. Urządzenie jest dedykowane profesjonalistom, wymagającym spełnienia najwyższych standardów.
Parametry do regulacji w Menu zaawansowanym:
- Gaz przed - regulacja czasu wypływu gazu przed rozpoczęciem spawania.
- Prąd 2, podwójny puls - regulacja drugiego prądu, przy spawaniu z podwójną pulsacją.
- Korekta prądu 2, podwójny puls - korekta drugiego prądu, przy spawaniu z podwójną pulsacją.
- Balans pulsacji - regulacja balansu (stosunku prądu szczytowego do bazowego), przy spawaniu z podwójną pulsacją.
- Częstotliwość pulsacji - regulacja częstotliwości pulsacji prądu, przy spawaniu z podwójną pulsacją.
- Upalanie drutu - korekta wysokości upalania drutu.
- Czas prądu Hot Start dla S-2T - regulacja czasu trwania wartości Hot Start przy spawaniu MIG/MAG z opcją S-2T.
- Czas spawania punktowego - regulacja czasu spawania w punkcie przy spawaniu MIG/MAG z opcją spawania punktowego.
- Czas wypełnienia krateru dla S-2T - regulacja czasu trwania prądu końcowego (wypełnienia krateru) przy spawaniu MIG/MAG z opcją S-2T.
- Gaz po - regulacja czasu wypływu gazu po zakończeniu spawania.
Urządzenie to posiada wiele opcji np. spawanie punktowe, kontrola czasu trwania i wartości prądu początkowego i końcowego, możliwość spawania bez synergii, możliwość spawania metodą MMA itd.
Dodatkowe funkcje:
- 2T - dwutakt - wciśnięcie spustu na uchwycie roboczym rozpoczyna pracę, a zwolnienie spusty kończy.
- 4T - czterotakt - wciśnięcie i zwolnienie spustu na uchwycie roboczym rozpoczyna pracę, ponowne wciśniecie i zwolnienie spustu kończy pracę.
- S-4T - specjalny czterotakt z możliwością ustawienia prądu początkowego Hot Start oraz prądu końcowego Krater (prąd wypełnienia krateru). Czasu trwania tych wartości zależy od tego, jak długo jest wciśnięty spust na uchwycie roboczym.
- S-2T - specjalny dwutakt z możliwością ustawienia prądu początkowego Hot Start, prądu końcowego Krater (prąd wypełnienia krateru) oraz czasu ich trwania.
- SPOT - spawanie punktowe.
Źródło prądu zostało zbudowane w oparciu o tranzystory IGBT, zapewniające minimum zakłóceń elektromagnetycznych i małe straty mocy, umożliwiające zwiększenie wydajności i niezawodności źródła prądu. Bardzo wysoka wydajność, przekładająca się bezpośrednio na mniejsze zużycie energii, oraz wysoka częstotliwość przełączania, zapewniają błyskawiczne dostosowanie prądu do zmian parametrów w czasie spawania.
Opis panelu sterowania (grafika w galerii):
- 6. Przycisk wyboru sterowania.
- 7. Przycisk wyboru kanału pamięci. Zapis ustawień odbywa się samoistnie (automatycznie) po wyborze danego kanału od M1 do M9.
- 8. Przycisk wyboru rodzaju spawanego materiału.
- 9. Przycisk wejścia do Menu zaawansowanego.
- 10. Pokrętło główne nastawy wartości lub korekty napięcia prądu spawania / pokrętło nastawy wartości lub korekty dostępnych parametrów.
- 11. Przycisk testowego wysuwu drutu.
- 12. Przycisk testowego wypływu gazu.
- 13. Przycisk wyboru funkcji Hot Start, Krater lub powrotu do parametrów głównych.
- 14. Przycisk nieaktywny (bez żadnej funkcji).
- 15. Pokrętło nastawy wartości prądu spawania / pokrętło wyboru dostępnych parametrów.
- 16. Przycisk wyboru (2T, 4T, S2T, S4T, SPOT).
- 17. Przycisk wyboru ustawień indukcyjności.
- 18. Wybór średnicy drutu przy spawaniu metodą MIG/MAG.
- 19. Wybór metody spawania.
Wyposażenie standardowe:
- urządzenie spawalnicze
- uchwyt spawalniczy MIG MB-24 / 3,0 m
- przewód masowy z zaciskiem 300 A / OS 50 mm2 / wtyk 35-50 / 2,5 m
- uchwyt elektrodowy MMA z uchwytem 300 A / OS 50 mm2 / wtyk 35-50 / 2,5 m
- rolki podajnika typ 4RN fi 1,0/1,2 mm U do aluminium (zamontowane w podajniku)
- rolki podajnika typ 4RN fi 1,0/1,2 mm V do stali (dodatkowe)
- wkład teflonowy czerwony do aluminium (zamontowany w uchwycie)
- wkład stalowy spiralny niebieski do stali (dodatkowy)
- instrukcja obsługi w języku polskim
Pakiet akcesoriów 1:
- reduktor duży ARG/CO2 z dwoma manometrami
- preparat antyodpryskowy 400 ml
- drut spawalniczy SG2 1,0 mm / 15,0 kg
- adapter szpuli drutu
- rękawice spawalnicze MIG / 1 para
- szczypce spawalnicze MIG/MAG
- kątownik magnetyczny 11,0 kg
- kątownik magnetyczny 22,0 kg
- dysza gazowa MB-24 / 2 szt.
- końcówka prądowa 1,0 mm / 5 szt.
- elektrody spawalnicze rutylowe / 1,0 kg
- wąż do podłączenia gazu + opaski zaciskowe
Pakiet akcesoriów 2:
- butla z gazem ARG/CO2 8 litrów (nowa, pełna, 10-letnia legalizacja, kołpak chroniący zawór)
- reduktor duży ARG/CO2 z dwoma manometrami
- preparat antyodpryskowy 400 ml
- drut spawalniczy SG2 1,0 mm / 15,0 kg
- adapter szpuli drutu
- rękawice spawalnicze MIG / 1 para
- szczypce spawalnicze MIG/MAG
- kątownik magnetyczny 11,0 kg
- kątownik magnetyczny 22,0 kg
- dysza gazowa MB-24 / 2 szt.
- końcówka prądowa 1,0 mm / 5 szt.
- elektrody spawalnicze rutylowe / 1,0 kg
- wąż do podłączenia gazu + opaski zaciskowe
Pakiet akcesoriów 3:
- przyłbica samościemniająca 510G
- butla z gazem ARG/CO2 8 litrów (nowa, pełna, 10-letnia legalizacja, kołpak chroniący zawór)
- reduktor duży ARG/CO2 z dwoma manometrami
- preparat antyodpryskowy 400 ml
- drut spawalniczy SG2 1,0 mm / 15,0 kg
- adapter szpuli drutu
- rękawice spawalnicze MIG / 1 para
- szczypce spawalnicze MIG/MAG
- kątownik magnetyczny 11,0 kg
- kątownik magnetyczny 22,0 kg
- dysza gazowa MB-24 / 2 szt.
- końcówka prądowa 1,0 mm / 5 szt.
- elektrody spawalnicze rutylowe / 1,0 kg
- wąż do podłączenia gazu + opaski zaciskowe
Pakiet akcesoriów 4:
- dodatkowy uchwyt spawalniczy MB-24 5,0 m
- przyłbica samościemniająca 510G
- butla z mieszanką ARG/CO2 8 litrów (nowa, pełna, 10-letnia legalizacja, kołpak chroniący zawór)
- butla ARGON 8 litrów (nowa, pełna, 10-letnia legalizacja, kołpak chroniący zawór)
- reduktor duży ARG/CO2 z dwoma manometrami (do butli z mieszanką)
- reduktor duży ARG/CO2 z dwoma manometrami (do butli z Argonem)
- preparat antyodpryskowy 400 ml
- drut spawalniczy SG2 1,0 mm / 15,0 kg
- drut spawalniczy AlMg5 do aluminium fi 1,0 mm / 2,0 kg
- adapter szpuli drutu
- rękawice spawalnicze MIG / 1 para
- szczypce spawalnicze MIG/MAG
- kątownik magnetyczny 11,0 kg
- kątownik magnetyczny 22,0 kg
- dysza gazowa MB-24 / 2 szt.
- końcówka prądowa 1,0 mm / 5 szt.
- końcówka prądowa 1,0 mm ALU / 5 szt.
- elektrody spawalnicze rutylowe / 1,0 kg
- wąż do podłączenia gazu + opaski zaciskowe 2 kpl.
